LVDS EDP y MIPI Interface Support Embedded Arm Board para pantallas de gran tamaño en equipos médicos y publicitarios industriales

LCD de señalización digital RK3568 placa base Android Embedded Arm Board

Resumen general:

La placa grande de la máquina industrial inteligente todo en uno adopta la solución de chip de cuatro núcleos Rockchip RK3568.

Soporte para el sistema Android 11.

Circuito de gestión de energía mejorado, soporte para dispositivos externos de uso común.

Interfaces ricas y rendimiento estable.

Apto para el control remoto de redes inteligentes: equipos industriales, médicos, grandes máquinas publicitarias, terminales de vídeo educativos y otros equipos.



Características:

1Apoya varias pantallas de interfaz LVDS de 7 a 84 pulgadas (pantalla de punto a punto de alta definición completa 1920 * 1080).



2, soporte para pantalla de visualización de interfaz de EDP.

3, soporte para pantalla de visualización de interfaz MIPI.



4, Interfaces de red múltiples: Ethernet, Wifi inalámbrico, Bluetooth, 4G.

5, interfaces de modos interactivos múltiples: toque capacitivo, toque infrarrojo,

control remoto infrarrojo, teclado y ratón USB, óptico multipunto

Toca el cuerpo.



6Interfaz USB multicanal, puerto serie.



7, Fuertes interferencias anti-electromagnéticas y interferencias electromagnéticas

compatibilidad





Cuad-core RK3568 controlador de decodificación de Android placa integrada especificación ((Número de modelo.:AD-C33P-V1.1)

Campo de aplicación

■ Máquina de exhibición de publicidad comercial

■ Máquina de venta al por menor

■ Máquina de publicidad digital para fotogramas

■ Máquina táctil todo en uno

■ Máquinas expendedoras de autoservicio



Especificaciones básicas del hardware:

Procesador	Rockchip RK3568 de cuatro núcleos de 64 bits Cortex-A55, GPU Mali-G52
Frecuencia principal	Hasta 2,0 GHz
Memoria RAM	DDR4 2G/4G opcional
Capacidad de almacenamiento incorporada	EMMC 8GB/16G/32G/64G opcional (etiqueta 16GB)
Interfaz de pantalla	Interfaz LVDS (canal único, de 6 bits de doble canal, de 8 bits de doble canal). Soporta resolución máxima de 1920x1080, soporta pantalla de 7"-84"
	Interfaz MIPI
	Interfaz de EPD
Voltagem de la pantalla	Apoyo 3.3V/5V/12V opcional
Pantalla táctil	Proporcionar una interfaz I2C (puede admitir toque resistivo de varios puntos, toque capacitivo de varios puntos). Apoya el toque infrarrojo multipunto USB, el toque de onda acústica multipunto, el toque óptico multipunto.
El Internet	Con interfaz RJ45, soporte para Ethernet 10/100/1000M.
	Equipado con módulo WIFI & BT, que admite el protocolo Wi-Fi 802.11b/g/n. Soporte BT4.0
Rotación de la imagen	Apoyar 0 grados, 90 grados, 180 grados, 270 grados de rotación manual / automática, soporte de la función del sensor de gravedad
Reloj en tiempo real	Batería de alimentación externa de reloj en tiempo real
Dispositivo de interfaz	Soporte de cámara de interfaz MIPI, hasta 500W de píxeles
	4 USB HOST, 1 USB OTG (suporta cámara usb@impresora usb de 500W, disco en U, ratón, teclado, periféricos usb estándar)
	3 grupos de puertos seriados: soporte para módulos de dispositivos seriados externos (módulo NFC, impresora, lector de tarjetas, etc.)
	Tarjeta TF, soporte máximo 32 GB
	Amplificador de potencia de clase D: 3W*2 8 ohmios, micrófono de soporte
	Salida HD 2.0
El audio	Los formatos de audio y vídeo que se utilizan para la transmisión de los datos son los siguientes:
El video	Apoya la decodificación de video 4K 60fps H.265/H.264/VP9. Apoya la codificación de video 1080P 100fps H.265/H.264. Apoya 8M ISP, soporta HDR.
Imagen	Apoya la navegación en JPG, BMP, PNG y otros formatos de imagen y soporta la función de rotación/slide show/zoom de imagen
Adaptador de energía	Las emisiones de CO2 de los motores de combustión renovable deberán ser iguales a las emisiones de CO2 de los motores de combustión renovable.





Especificaciones básicas del software:



Sistema operativo	Sistema Android 11
Funciones básicas del software	navegación web, chat web, correo electrónico, libro electrónico, administrador de recursos
Modo de efectos de sonido	Reloj, despertador, calculadora, registrador
Apoyo lingüístico	Multilingüe
Grabación	Soporte para grabación en formato MP3, WMA
Herramienta	Calendario
	Reloj de alarma
	Calculadora
	Nota
	Tiempo + reloj
	Grabación
Procesamiento de textos	Se puede leer en el formato EPUB, Word, Excel, PowerPoint, PDF, TXT
El libro electrónico	Se trata de una serie de documentos que contienen las instrucciones siguientes: PDF/TXT/CHM/DOC/EXCEL/EPUB/RTF/FB2
Programación	Calendario
Ingreso	teclado estándar de Android, método de entrada opcional de terceros (chino, coreano, japonés, etc.)
Red	Browser - Chrome Lite también
	El mercado de Google
	Correo electrónico
	Gmail
	Habla con Google
Gestión del sistema	Apoya la actualización remota de OTA, la actualización de disco U, la actualización de SD (instalación silenciosa)
	Sistema Android ecológico original, permiso de raíz abierto, puede llevar a cabo el desarrollo de personalización de productos
	Sistema de gestión de servidores locales o remotos personalizable
	Apoya una variedad de sistemas de publicidad remota de Android de terceros
	Apoya varios dispositivos en serie, dispositivos USB
	Soporte de pantalla doble para diferentes pantallas

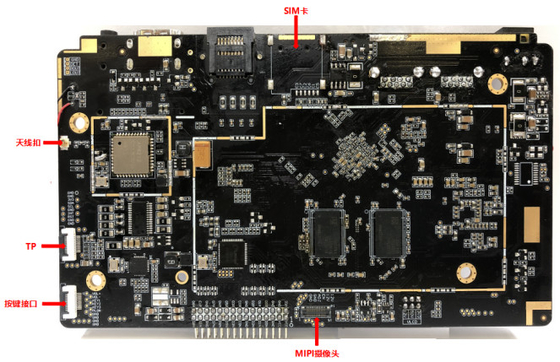

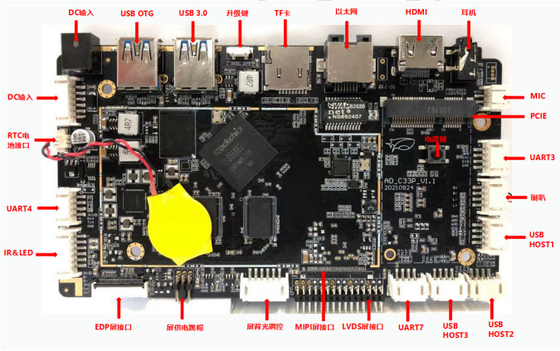

Imágenes del tablero de Android:













Rockchip RK3568 Solución: sistema operativo Android 11,

2 GB de RAM / 16 GB de ROM, solo placa principal (sin placa pequeña Sub).

Cuad-Core, LVDS/EDP/MIPI/HD OUT para visualización, puerto 3*seriale (UART3, UART4, UART7),

2.4G WiFi y Bluetooth 4.0, 10/100/1000M Ethernet, soporte para 4G LTE MINI PCIE, 1*USB 3.0,

1*USB OTG, 3*4PIN USB, 12V/3A. El sistema de transmisión de datos de las unidades de la unidad de transmisión de datos de la unidad de transmisión de datos de la unidad de transmisión de datos de la unidad de transmisión.

"Técnicas de control de velocidad" de las que se trate en el punto 3.A.3.

Bienvenido a preguntarnos en cualquier momento. ¡Gracias por adelantado!

Servicio:

1. diseño de PCBA

2Diseño de viviendas

3Personalización de software y hardware

4Impresión del logotipo en la vivienda

5Personalización del software: Imagen de arranque, animación de arranque, interfaz de usuario, lanzador, aplicación, función

6Productos de buena calidad

7. servicio posventa completo con soporte tecnológico

8.100% de control de calidad antes del envío
